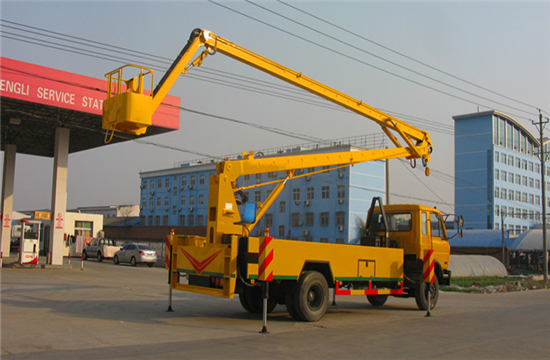

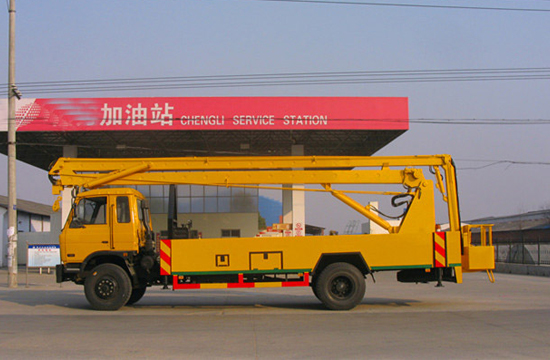

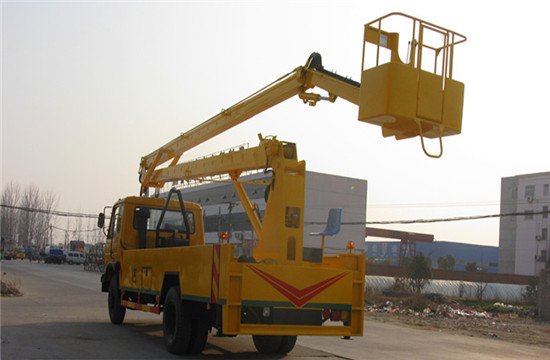

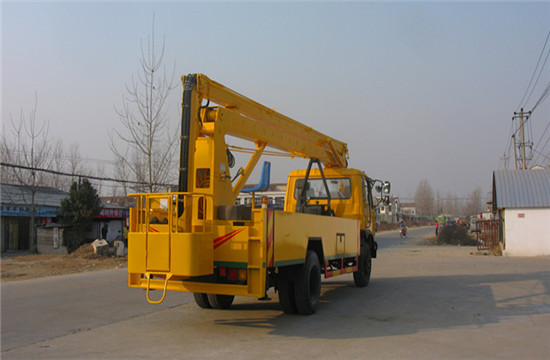

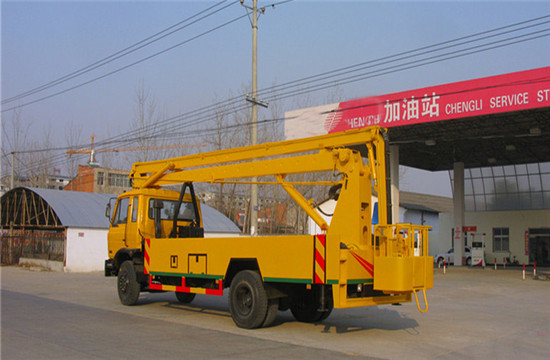

24米东风145高空作业车

【车型概述】

东风24米高空作业车采用东风牌EQ1168GLJ4型汽车二类底盘改装而成。经受实战检验，是市政管理、供电维修交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

【主要技术参数】

作业高度(m)

24

底盘型号

EQ1168GLJ4

总质量(Kg)

12425,12490

外形尺寸(mm)

9480,9580×2470×3860

整备质量(Kg)

12295

接近角/离去角(°)

24/9,26/9

额定载客(人)

3

前悬/后悬(mm)

1250/3030,1450/3030

发动机型号

ISB170 50（或康机190）

前轮距

1900,1940

发动机功率

5900/125

后轮距

1800,1860

发动机生产厂家

东风康明斯发动机有限公司

轴距(mm)

5100

高车速

98

钢板片数

8/6+5

其它

备注：随底盘选装驾驶室;前伸/前悬/外形尺寸长(mm)对应关系为:100/1250/9480,无前伸/1450/9580.

【上装基本配置】

作业臂

作业臂形势

折叠式五节臂

材料厚度

5mm

作业工况

作业高度

大作业高度：24m；大作业高度时的作业半径2.6m。

作业幅度

大作业半径：11.5m；大作业半径时的作业高度11.2m。

支腿

支腿形势

H支腿

支腿跨距

纵向X横向（mm）：5665X4000

作业斗

载荷

200（kg）

作业斗尺寸

1080x610X1100

调平形式

外置拉杆机械调平

操作形式

支腿

各支腿可单独控制

上下车互锁

有

操作方式

手柄式

臂架动转

转台和吊篮双位操作
