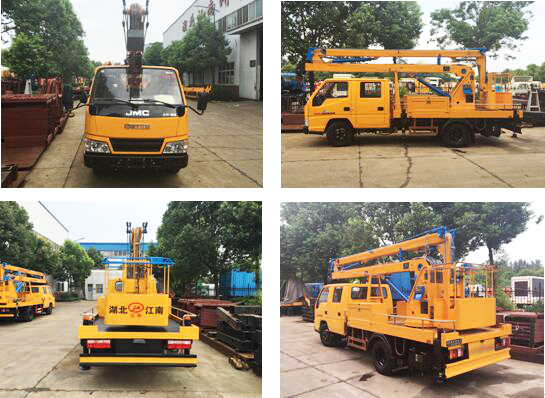

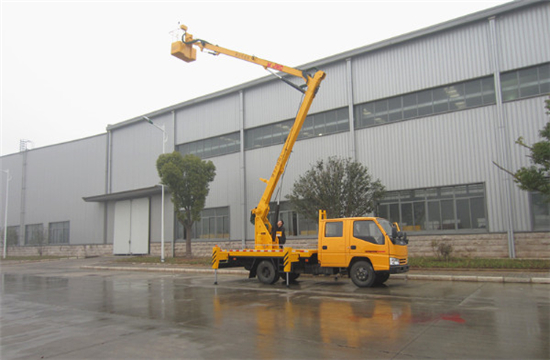

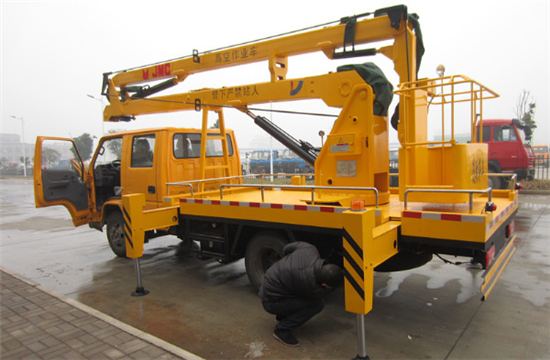

江铃新顺达16米高空作业车

【车型概述】

江铃16米高空作业车采用江铃牌JX1061TSG25型汽车二类底盘改装而成。东风经受实战检验，是市政管理、供电维修交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

【主要技术参数】

总质量(Kg)

5630

底盘型号

JX1061TSG25

作业高度(m)

16

外形尺寸(mm)

 7650×1990×3000

整备质量(Kg)

5305

接近角/离去角(°)

27/13

额定载客(人)

2+3

前悬/后悬(mm)

1065/1885

发动机型号

JX493ZLQ5

前轮距

1385

发动机功率

2771/85

后轮距

1425

发动机生产厂家

江铃汽车股份有限公司

轴距(mm)

3360

高车速

100

钢板片数

7/5+6

其它

备注：随底盘选装驾驶室;吊钩为选装件;前伸820mm,后伸520mm;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:430mm.ABS系统型号:APG3550500A,ABS系统生产厂家:浙江亚太机电股份有限公司

【上装基本配置】

作业臂

作业臂形势

折叠式三节臂

材料厚度

4mm

作业工况

作业高度

大作业高度：16m；大作业高度时的作业半径2m

作业幅度

大作业半径：7m；大作业半径时的作业高度9m

吊机

大起吊质量

1000（kg）

伸缩臂

伸长量1m

大起吊高度

8.4m

大起吊幅度

6.8m

支腿

支腿形势

H支腿

支腿跨距

纵向X横向（mm）：3300X3380

作业斗

载荷

200（kg）

作业斗尺寸

1080x610X1100

调平形式

外置拉杆机械调平

操作形式

支腿

各支腿可单独控制

上下车互锁

有

操作方式

手柄式

臂架动转

转台和吊篮双位操作

【功能介绍】

作业高度：16米高空作业车三节折臂

作业半径：7m

作业高度：16m。360°回转

起吊质量：1000㎏

起吊高度：8.4m。

支腿跨距：纵向X横向（mm）：3300X3380。

吊篮额定载荷≤200㎏。

吊蓝尺寸：1080X610X1100，外置拉杆机械调平，带油缸锁止功能，转台和吊蓝双位操作。
