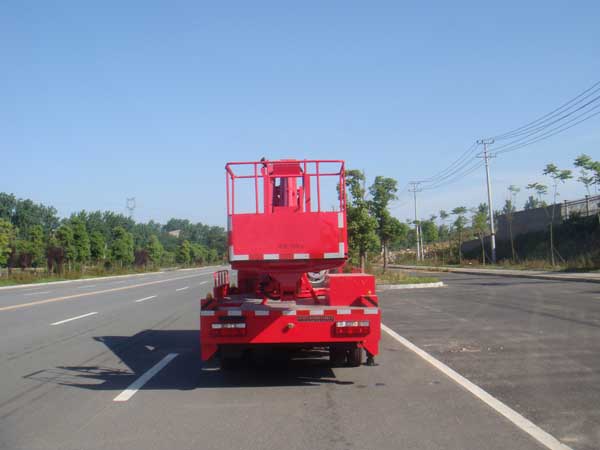

东风凯普特14米直臂高空作业车

【车型概述】​

  东风14米高空作业车采用东风牌东风凯普特EQ1070DJ3BDF型汽车二类底盘改装而成。经受实战检验，是市政管理、供电维修交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

  我公司以高强度锰钢作为上下装主要受力结构件，具备着上下臂限位功能，双重互锁功能，发动机紧急熄火及重新启动功能，保证用户作业安全。可选装上，中，下操作，方便快捷。

【主要技术参数】

作业高度(m)

14

底盘型号

EQ1070DJ3BDF

总质量(Kg)

6255

外形尺寸(mm)

7120×2030×3160

整备质量(Kg)

5930

接近角/离去角(°)

19/9

额定载客(人)

2+3

前悬/后悬(mm)

1040/2042

发动机型号

YC4FA115-50

（或4B2-115C50/D28D11-5DA）

前轮距

1503,1485,1519

发动机功率

2982/85(或2545/85、2771/85)

后轮距

1494,1516

发动机生产厂家

广西玉柴机器股份有限公司

安徽全柴动力股份有限公司

东风轻型发动机有限公司

轴距(mm)

3308

高车速

90

钢板片数

8/10+7

其它

后伸:730mm;随底盘选装驾驶室;侧面防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置为整体式结构,离地高度:540mm;ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M.

【上装基本配置】

作业臂

作业臂形势

三节同步伸缩臂

材料厚度

高强度钢板HQ60/5mm

臂架截面

四边形

起伏角度

0°-75°(相对水平面)

作业工况

作业高度

大作业高度：14m；大作业高度时的作业幅度1.5m。

大作业幅度

驾驶室区域4 m；驾驶室后9m

大作业幅度时高度

5.3m

回转角度

双向360°连续回转

支腿

支腿

形势

H支腿（跨距大，稳定性好，支腿即可独立伸缩又可联运，装有支腿报闪灯，用于作业时支腿示廓，发出光报警信号）

支腿跨距

纵向X横向（mm）：3240X3600

作业斗

载荷

200（kg）

作业斗尺寸

1100X700X1150

调平

形式

静液压调平。

操作形式

支腿

各支腿可单独控制

上下车互锁

有(带油缸锁止功能)

操作方式

手柄式

臂架动转

转台和吊篮双位操作

★工作斗及进出后置，方便进出，通过性好。

★同步伸缩式工作臂，作业效率高作业范围大。

★工作臂六边形截面，受力好，采用高强度材料制作，可靠性好。

★多种安全保护，上、下车互锁，软腿自动检测报警装置，更安全可靠。

★设有应急动力源，给予更多保护。

★上下车有线对讲系统，方便上下工作人员工作交流。

★发动机转速遥控调节，操作方便，作业效率高。

★H型，支腿跨距大，稳定性好，可同时或单独操作，适应各种地面工况
