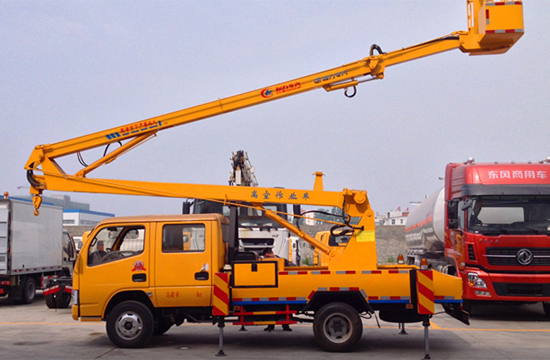

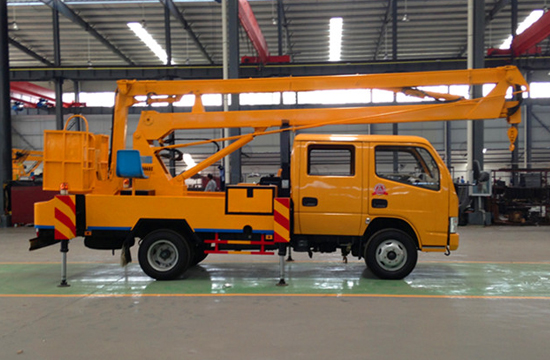

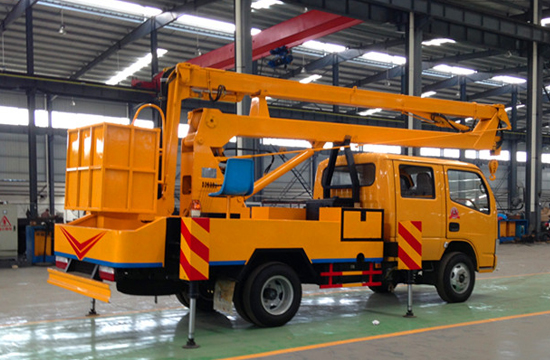

东风小多利卡高空作业车

【车型概述】

凯普特13米高空作业车采用东风牌EQ1070DJ3BDF型汽车二类底盘改装而成。经受实战检验，是市政管理、供电维修交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

【主要技术参数】

总质量(Kg)

4800

底盘型号

EQ1070DJ3BDF

外形尺寸(mm)

7200×1990×3160

作业高度(m)

13

整备质量(Kg)

4475

接近角/离去角(°)

20/16

额定载客(人)

2+3

前悬/后悬(mm)

1040/1722

发动机型号

D28D11-5DA

前轮距

1503

发动机功率

2771/85

后轮距

1494

发动机生产厂家

东风轻型发动机有限公司

轴距(mm)

3308

高车速

98

钢板片数

6/6+5

其它

前伸640mm,后伸490mm;随底盘选装驾驶室;吊钩为选装件;ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,后下部防护装置断面尺寸(宽×高):50×100(mm),离地高度:410mm.

【上装基本配置】

作业臂

作业臂形势

折叠式二节臂

材料厚度

4mm

作业工况

作业高度

大作业高度：13m；大作业高度时的作业半径2m

作业幅度

大作业半径：5.5m；大作业半径时的作业高度8m

吊机

大起吊质量

1000（kg）

伸缩臂

伸长量1m

大起吊高度

5m

大起吊幅度

3.8m

支腿

支腿形势

H支腿

支腿跨距

纵向X横向（mm）：3300X3380

作业斗

载荷

200（kg）

作业斗尺寸

1080x610X1100

调平形式

外置拉杆机械调平

操作形式

支腿

各支腿可单独控制

上下车互锁

有

操作方式

手柄式

臂架动转

转台和吊篮双位操作

◇ 采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便。
◇ 转台、工作斗双工位操作
◇ 支腿与工作臂互锁，安全可靠防止误操作
◇ 臂架结构紧凑，机动性好，作业范围大
◇ H型支腿，跨距大，稳定性好，支腿即可独立伸缩又可联运，装有支腿报闪灯，用于作业时支腿示廓，发出光报警信号
◇ 工作斗自动调平，外置拉杆强制平衡
