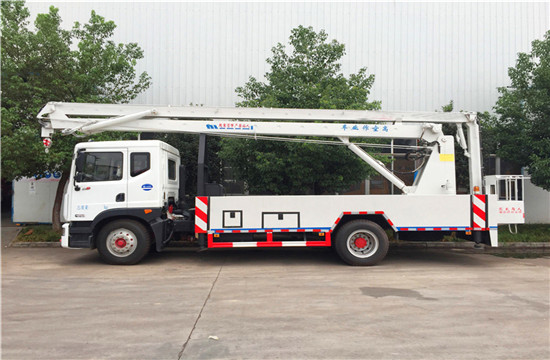

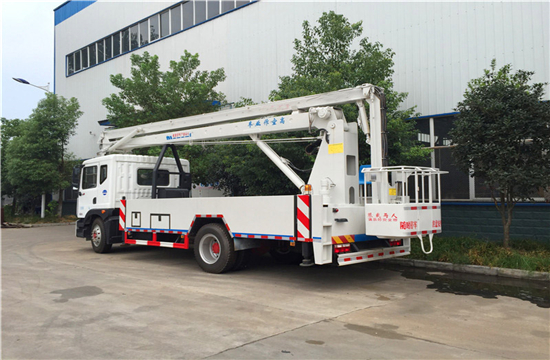

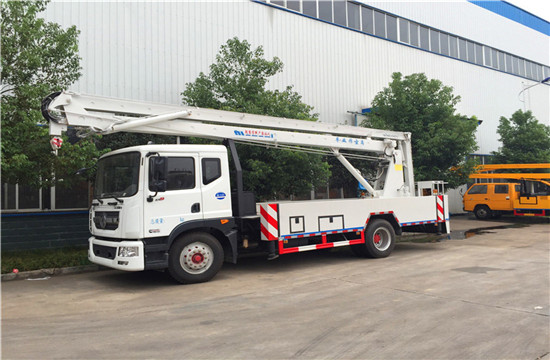

22米东风多利卡D9高空作业车

【车型概述】

东风22米高空作业车采用东风牌EQ1161LJ9BDE型汽车二类底盘改装而成。经受实战检验，是市政管理、供电维修交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

【主要技术参数】

作业高度(m)

22

底盘型号

EQ1161LJ9BDE

总质量(Kg)

11500

外形尺寸(mm)

10400×2470×3900

整备质量(Kg)

11305

接近角/离去角(°)

19/10

额定载客(人)

3

前悬/后悬(mm)

1230/3090

发动机型号

ISB180 50

前轮距

1858,1949,1923

发动机功率

5900/132

后轮距

1806,1865

发动机生产厂家

东风康明斯发动机有限公司

轴距(mm)

4700,5000

高车速

98

钢板片数

8/10+7

其它

备注：前伸760mm,后伸120mm;侧面防护及后下部防护装置为整体式结构,后下部防护装置离地高度:540mm;ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS.

【上装基本配置】

作业臂

作业臂形势

折叠式三节臂

材料厚度

5mm

作业工况

作业高度

大作业高度：22m；大作业高度时的作业半径9.5m。

作业幅度

大作业半径：9.5m；大作业半径时的作业高度12.4m。

支腿

支腿形势

H支腿

支腿跨距

纵向X横向（mm）：5600X4000

作业斗

载荷

200（kg）

作业斗尺寸

1080x610X1100

调平形式

外置拉杆机械调平，带油缸锁止功能

操作形式

支腿

各支腿可单独控制

上下车互锁

有

操作方式

手柄式

臂架动转

转台和吊篮双位操作
